- 晶體管特性圖示儀
){kind=small}

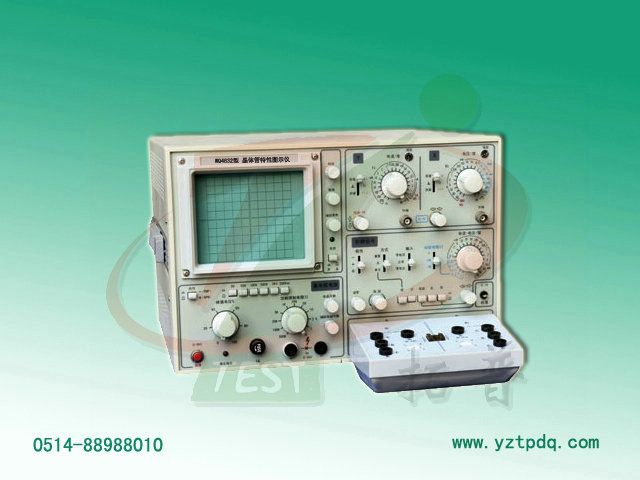

名稱：晶體管特性圖示儀
型 號：WQ4832
WQ4832 晶體管特性圖示儀是拓普電氣專業生產，產品用示波管顯示二極管和各種半導體器件的特性曲線、并可測量其靜態參數的測試儀器。 詳細介紹
產品簡介
WQ4832 晶體管特性圖示儀是拓普電氣專業生產，產品用示波管顯示二極管和各種半導體器件的特性曲線、并可測量其靜態參數的測試儀器。
技術指標
1、Y軸偏轉因數：
集電極電流范圍（IC）0.5μA/div---1A/div 分20檔 誤差不超過±3%
（IR）50n A/div---1μA/div 分5檔 誤差不超過±15%
基極電流或基極源電壓( )0.01V/div 誤差不超過±3%
外接輸入 0.01V/div 誤差不超過±3%
2、X軸偏轉因數：
集電極電壓范圍（VC）10mV/div---50V/div 分12檔 誤差不超過±10%
（VD）500V/div 誤差不超過±10%
基極電流或基極源電壓( )0.01V/div 誤差不超過±3%
外接輸入0.01V/div 誤差不超過±3%
3、階梯信號
階梯電流范圍： 0.5μA/級---100mA/級 分17檔 誤差不超過±5%
階梯電壓范圍： 0.05V/級---1V/級 分5檔 誤差不超過±5%
串聯電阻：0、10KΩ、1MΩ 分3檔 誤差不超過±10%
每簇級數：1~10級 連續可調
每秒級數：200
極性：正、負、異 分3檔
4、集電極掃描信號
峰值電壓范圍及電流容量：
0---5V檔 （10A）
0---50V檔 （1A）
0---100V檔 （0.5A）
0---500V檔 （0.1A）
0---5KV檔 （5mA）
0---500VAC檔 （0.1A）
功耗限制電阻：0---500KΩ 分11檔 誤差不超過±10%
友情提醒：購置太陽能晶體管特性圖示儀要選直接生產商的產品，產品質量及售后服務有保證！
