- 功率表
){kind=small}
儀表簡介

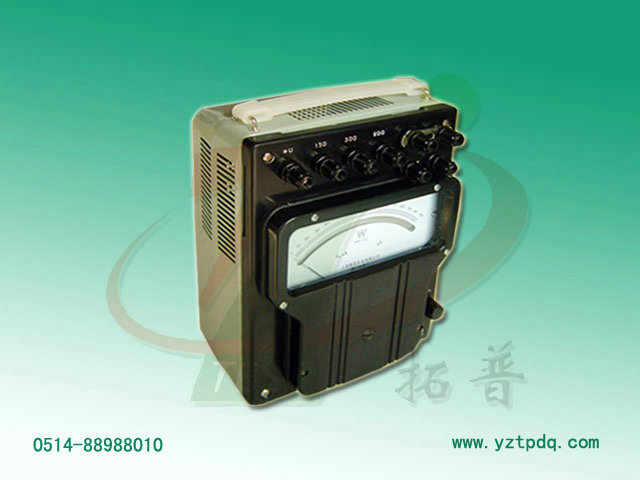

D34-W 低功率因數瓦特表（功率表）為電動系儀表，供直流電路中測量小功率或交流50～60Hz電路中（在低功率因數場合下）測量交流功率之用，也可用于測磁裝置上測量磁性材料的鐵損及電機、變壓器空載損耗功率。該儀表適用于周圍環境溫度23±10℃、相對濕度25%～80%的條件下使用，且空氣中不應含有腐蝕性氣體。
技術特性
1、測量范圍與功耗：
測量范圍 50Hz消耗（VA） 刻度代碼
25/50/100V 0.25/0.5A 0.75/1.5/3 2.64/2.64 125
50/100/200V 0.25/0.5A 1.5/3/6 2.64/2.64 100
75/150/300V 0.25/0.5A 2.25/4.5/9 2.64/2.64 150
150/300/600V 0.25/0.5A 4.5/9/18 2.64/2.64 150
25/50/100V 0.5/1A 0.75/1.5/3 2.81/2.81 100
50/100/200V 0.5/1A 1.5/3/6 2.81/2.81 100
75/150/300V 0.5/1A 2.25/4.5/9 2.81/2.81 150
150/300/600V 0.5/1A 4.5/9/18 2.81/2.81 150
25/50/100V 1/2A 0.75/1.5/3 2.73/2.73 100
50/100/200V 1/2A 1.5/3/6 2.73/2.73 100
75/150/300V 1/2A 2.25/4.5/9 2.73/2.73 150
150/300/600V 1/2A 4.5/9/18 2.73/2.73 120
25/50/100V 2.5/5A 0.75/1.5/3 3.10/3.10 125
50/100/200V 2.5/5A 1.5/3/6 3.10/3.10 100
75/150/300V 2.5/5A 2.25/4.5/9 3.10/3.10 150
150/300/600V 2.5/5A 4.5/9/18 3.10/3.10 150
25/50/100V 5/10A 0.75/1.5/3 3.12/3.12 100
50/100/200V 5/10A 1.5/3/6 3.12/3.12 100
75/150/300V 5/10A 2.25/4.5/9 3.12/3.12 150
150/300/600V 5/10A 4.5/9/18 3.12/3.12 150
2、準確度等級：0.5級
3、工作位置：水平位置
4、響應時間：大不于4S
5、標度尺長度：130mm
6、額定功率因數：cosφ=0.2
7、基本誤差：當使用條件符合周圍環境溫度為23℃±2℃，溫度為40%～60%RH時，儀表的基本誤差在標度尺工作部分的所有分度線上不超過測量上限的±0.5%。
8、環境溫度引起的改變量：當周圍環境溫度自23℃±2℃改變至規定的工作溫度范圍（23℃±10℃）內任一溫度時，由此引起儀表指示值的改變在換算為溫度每改變10℃時不超過測量上限的±0.5%。
9、外磁場引起的改變量：儀表由于0.4kA/m，交流或直流的外磁場影響，其指示值的改變不超過測量上限的±1.5%。
9、儀表在額定電壓、額定電流、額定頻率下，功率因數從0.2下降到0.1（感性）使用時，儀表指示值的改變不超過測量上限±0.5%
10、安全要求：接線端與外殼之間能耐受交流50Hz、2kV、1min的電壓試驗，絕緣電阻不小于5MΩ。
