- 低壓電流互感器變比測試儀
){kind=small}
名稱：低壓電流互感器變比測試儀
型 號：ETCR9300
ETCR9300 低壓電流互感器變比測試儀專為現場在線測量低壓電流互感器一二次回路的電流、變比、極性而精心設計制造的，適用于變電站﹑發電廠﹑配電房、工礦企業以及檢測站﹑電工維修部門進行電流檢測、電力稽查、反竊電、野外電工作業等。 詳細介紹
產品簡介
ETCR9300低壓電流互感器變比測試儀專為現場在線測量低壓電流互感器一二次回路的電流、變比、極性而精心設計制造的，適用于變電站﹑發電廠﹑配電房、工礦企業以及檢測站﹑電工維修部門進行電流檢測、電力稽查、反竊電、野外電工作業等。

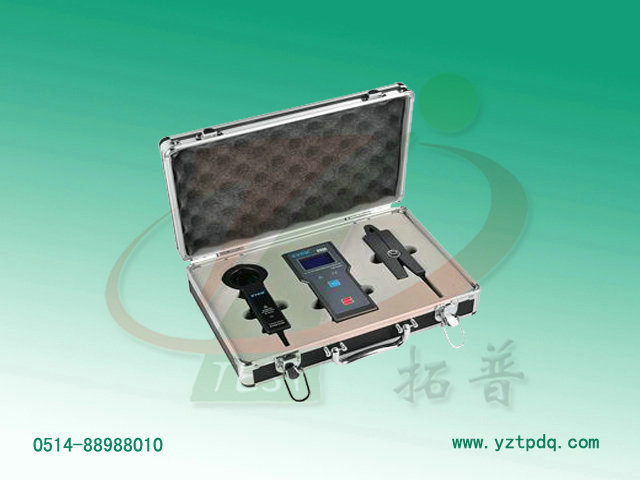

ETCR9300低壓電流互感器變比測試儀由一次鉗、二次鉗、主機等組成，輕巧、攜帶方便，在不拆線的情況下，能快速安全地完成現場測試！電流鉗選用特殊合金，采用CT技術及磁性屏蔽技術，幾乎不受外界磁場的影響，確保了常年無間斷監測的高精度、高穩定性、高可靠性，低壓二次鉗采用尖嘴設計，比普通尖嘴電流鉗更細，適合于排線密集的場所。
ETCR9300低壓電流互感器變比測試儀專為現場在線測量低壓電流互感器一二次回路的電流、變比、極性而精心設計制造的，適用于變電站﹑發電廠﹑配電房、工礦企業以及檢測站﹑電工維修部門進行電流檢測、電力稽查、反竊電、野外電工作業等。
ETCR9300低壓電流互感器變比測試儀由一次鉗、二次鉗、主機等組成，輕巧、攜帶方便，在不拆線的情況下，能快速安全地完成現場測試！電流鉗選用特殊合金，采用CT技術及磁性屏蔽技術，幾乎不受外界磁場的影響，確保了常年無間斷監測的高精度、高穩定性、高可靠性，低壓二次鉗采用尖嘴設計，比普通尖嘴電流鉗更細，適合于排線密集的場所。
ETCR9300低壓電流互感器變比測試儀主機豪華藍屏LCD顯示，一目了然，同時具有超大存儲空間，能存儲3000組數據。
技術規格
|
功 能
|
低壓電流互感器一二次回路的電流、變比、極性在線測試、同時具有漏電流檢測功能
|
|
電 源
|
DC6V 堿性干電池（1.5V AAA×4）
|
|
測試方式
|
鉗形CT
|
|
顯示模式
|
LCD：128dots×64dots；
藍屏背光功能，適合昏暗場所
|
|
LCD尺寸
|
顯示域：44mm×27mm
|
|
儀表尺寸
|
主機：寬高厚75mm×170mm×30mm
一次圓口電流鉗：寬高厚63mm×160mm×23mm
二次尖嘴電流鉗：寬高厚40mm×138mm×20mm
|
|
鉗口尺寸
|
一次電流鉗：圓口φ40mm
二次電流鉗：尖嘴φ7.5mm×14mm
|
|
采樣速率
|
約2次/秒
|
|
測量范圍
|
一次鉗：0.00mA～300A
二次鉗：0.00mA～5A
|
|
分 辨 率
|
一次鉗：0.01mA
二次鉗：0.01mA
|
|
換 檔
|
0.01mA～200A全自動換檔
|
|
一次回路測試最高精度
|
±1%±3dgt （23℃±3℃，80%RH以下）
|
|
二次回路測試精度
|
±0.5%±3dgt（23℃±3℃，70%RH以下）
|
|
變 比
|
1：3千萬（3.0K7）
|
|
線路電壓
|
600V以下線路測試
|
|
數據保持
|
按HOLD鍵保持數據，HOLD符號顯示，再按HOLD鍵取消保持
|
|
數據查閱
|
按HOLD鍵+POWER鍵可以進入數據查閱模式
|
|
溢出顯示
|
超量程溢出功能：“OL A”符號顯示
|
|
自動關機
|
開機約15分鐘后，儀表自動關機，以降低電池消耗
|
|
電池電壓
|
當電池電壓低于4.8V時，電池電壓低符號顯示，提醒更換電池
|
|
儀表質量
|
1000g
|
|
外界干擾
|
無特強電磁場干擾
|
|
工作溫濕度
|
-25℃～45℃； 80%Rh以下
|
|
存放溫濕度
|
-10℃～60℃； 70%Rh以下
|
|
引線長度
|
標準2米（可以根據現場距離加長，實現0～50米遠距離在線監控）
|
|
絕緣強度
|
AC1000V/rms 鉗芯與外殼間
|
|
隨機附件
|
主機：1件；一次電流鉗（圓口）：1件；二次電流鉗（尖嘴）：1件；儀表箱：1件；電池（堿性干電池AAA）：1件
|
