- 雙鉗數字相位伏安表
){kind=small}

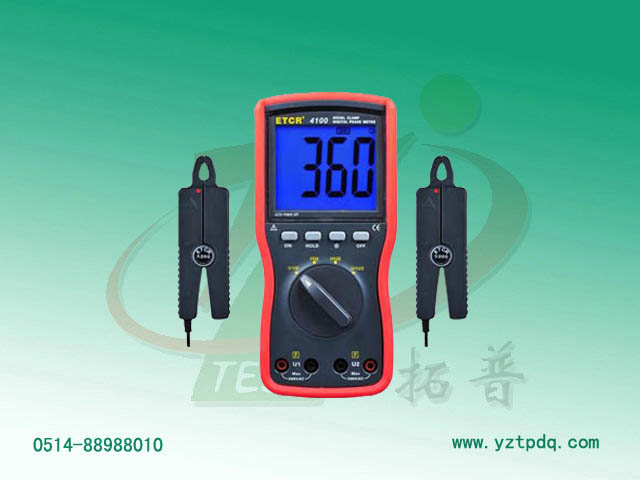

名稱：手持式雙鉗數字相位表
型 號：ETCR4100
ETCR4100 手持式雙鉗數字相位表是一款專為現場測試各種相位的儀表，具有高精度、高穩定、低功耗、使用方便等特點?？梢栽诒粶y回路不開路的情況下直接測量兩電壓間、兩電流間和電壓電流間的相位，此外，還可以判別三相相序，變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否。
詳細介紹
產品簡介
ETCR4100雙鉗數字相位表是一款專為現場測試各種相位的儀表，具有高精度、高穩定、低功耗、使用方便等特點。可以在被測回路不開路的情況下直接測量兩電壓間、兩電流間和電壓電流間的相位，此外，還可以判別三相相序，變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否。
ETCR4100雙鉗數字相位表采用超大LCD顯示屏，字高達40mm，還具有藍屏背光。
ETCR4100雙鉗數字相位表適用于電力、石油化工、冶金、鐵路、氣象、工礦企業、科研院校、計量部門等。
功能指標
|
功 能
|
各種相位、相序直接測試；變壓器組別、感性、容性電路判別
|
|
電 源
|
DC9V 堿性干電池（1.5V AA×6）
|
|
功 耗
|
開啟背光燈約35mA,電池連續工作約40小時
|
|
關閉背光燈,儀表耗電約5mA,電池連續工作約300小時
|
|
|
顯示模式
|
LCD顯示，藍屏背光功能，適合昏暗場所
|
|
LCD尺寸
|
70mm×62mm
|
|
LCD顯示域
|
64mm×54mm
|
|
儀表尺寸
|
長寬厚：196mm×92mm×54mm
|
|
鉗口尺寸
|
φ7.5mm×13mm
|
|
采樣速率
|
約3次/秒
|
|
量 程
|
0～360°
|
|
精 度
|
±3°
|
|
分辨率
|
±1°
|
|
測量相位時被測信號的幅值范圍
|
測U1-U2相位時：30V～500V
|
|
測I1-I2相位時：10mA～10.00A
|
|
|
測U1-I2或I1-U2相位時：10V～500V、10mA～10.00A
|
|
|
數據保持
|
測試中按HOLD鍵保持?jǐn)?shù)據，“DH”符號顯示
|
|
自動關機
|
開機約15分鐘后，儀表自動關機，以降低電池消耗
|
|
電壓檢測
|
當電池電壓低于7.8V～8V時，電池電壓低符號顯示，提醒更換電池
|
|
儀表質量
|
主機約550g（帶電池），表鉗約170g×2，測試線約250g
|
|
測試線長度
|
1.5m
|
|
電流鉗線長
|
2m
|
|
工作溫濕度
|
-10℃～40℃； 80%Rh以下
|
|
存放溫濕度
|
-10℃～60℃； 70%Rh以下
|
|
輸入阻抗
|
測試電壓各檔輸入阻抗為：2MΩ
|
|
測U1U2相位時電壓輸入阻抗為：40KΩ
|
|
|
耐 壓
|
儀表線路與外殼間耐受1000V/50Hz的正弦波交流電壓歷時1分鐘；兩電壓輸入端之間能承受500V/50Hz的正弦波交流電壓歷時 1分鐘的試驗
|
|
絕 緣
|
儀表線路與外殼之間、兩電壓輸入端之間≥10MΩ
|
|
結 構
|
雙重絕緣.
|
