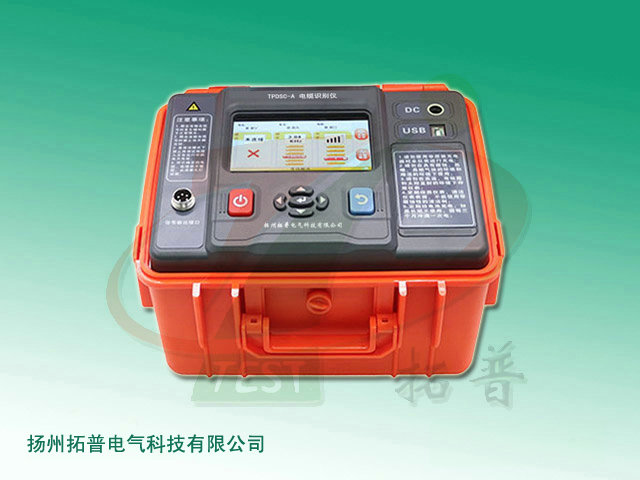

TPDSC-A 電纜識別儀別稱智能型帶電電纜識別儀、多功能電纜識別儀、智能電纜識別儀，是為電力電纜工程師和電纜工解決電纜識別的技術問題而設計。用戶通過儀器從多根電纜中準確識別出其中某一根目標電纜，避免誤鋸帶電電纜而引發事故。電纜識別是從電纜兩端的操作開始的，必須保證電纜兩端的雙重編號準確無誤。
產品概述
TPDSC-A 電纜識別儀別稱智能型帶電電纜識別儀、多功能電纜識別儀、智能電纜識別儀，是為電力電纜工程師和電纜工解決電纜識別的技術問題而設計。用戶通過儀器從多根電纜中準確識別出其中某一根目標電纜，避免誤鋸帶電電纜而引發事故。電纜識別是從電纜兩端的操作開始的，必須保證電纜兩端的雙重編號準確無誤。無論現場工作人員的記憶多么可靠，都不能代替專業儀器的識別。本產品同時具有帶電電纜識別、停電電纜識別功能，儀表由發射機、發射電流鉗/發射直連測試夾、接收機、接收柔性電流鉗等組成，帶電電纜識別時，可以在接收機預先標定20條電纜，再到遠端識別，大大節省工程人員往返操作時間，提高作業效率。
發射機：帶電電纜識別、停電電纜識別時發射信號給目標電纜，內置大容量可充電鋰電池，自動阻抗匹配，全自動保護。主機采用5.0寸電容觸摸LCD實時顯示輸出電壓、輸出電流、回路阻抗（直連法），采用智能人機交互界面設計，支持觸摸手勢操作，具有方便易用、操作流暢、提高操作效率等特點。
帶電電纜識別：又名耦合法識別采用卡鉗耦合輸出復合脈寬頻率信號，發射機共有六種頻率可選，分別：640Hz、1280Hz、2.56kHz、3.84kHz、6.50kHz、8.05kHz，通過發射鉗耦合到目標電纜上（10kV三芯帶鎧電纜或單芯電纜），給電纜線鎧裝或線芯耦合復合脈寬頻率信號信號，該復合脈寬頻率信號在目標電纜周?chē)a(chǎn)生電磁場，接收機使用柔性電流鉗檢測和識別；因復合脈寬頻率信號有方向性，所以檢測也具有方向性。
停電電纜識別：又名直連法識別，采用直連輸出復合脈寬頻率信號，發射機共有六種頻率可選，分別：640Hz、1280Hz、2.56kHz、3.84kHz、6.50kHz、8.05kHz，給電纜線芯注入復合脈寬頻率信號，該復合脈寬頻率信號在目標電纜周?chē)a(chǎn)生電磁場，供接收機和柔性電流鉗檢測、解碼、識別；因電流有方向性，所以檢測也具有方向性。
接收機：為手持設備，內置高速微處理器，接收機采用硬件濾波+DSP數字濾波算法雙重濾波處理，具有良好濾波性能，并采用FHD算法能過濾干擾頻率并對發射機的復合編碼電流信號進行提取并解碼，結合科學嚴謹?shù)臉?biāo)定規則，降低現場人員使用要求，液晶直接顯示正確檢測結果，電纜識別成功打√，一目了然，方便易用，可以同時標定20條電纜，不用重復標定，提高工作效率。
特別提示：本電纜識別儀同時具有帶電電纜識別及停電電纜識別功能，停電電纜識別時，嚴禁接入正在運行電纜中。識別時，發射鉗、接收鉗不能混用，同時要保證輸入信號方向的一致。
性能指標
1、發射機技術指標
（1）功能：輸出復合脈寬頻率信號，信號耦合輸出，信號直連輸出，顯示輸出電壓、輸出電流、回路阻抗，剩余電池電壓，發射狀態動態指示。
（2）電源：9.6V/6Ah鋰電池，滿電連續工作約8小時（3檔輸出時）
（3）輸出方式：自動識別，帶電識別時卡鉗耦合；停電識別時直連輸出
（4）頻率：6種可調：640Hz、1.28kHz、2.56kHz、3.84kHz、6.50kHz、8.05kHz
（5）輸出接口：防水航空插座
（6）輸出功率：z大15W，5檔可調，自動實時阻抗匹配
（7）輸出電壓：峰峰值z(mì)大約：110V
（8）鎧裝破損模式：有
（9）發射鉗：內徑：φ125mm、線長：3米
（10）直連夾鉗：口徑：z大24mm、線長：1米
（11）發射鉗磁飽和：40A（50Hz）
（12）人機交互：實體按鍵、電容屏觸摸、手勢識別
（13）自動關機：有，無操作無輸出30分鐘自動關機，時間可設置
（14）自動待機：有，默認無操作5分鐘自動降低屏幕亮度以節省電量，時間可設置
（15）外部電壓檢測：有，z高150V
（16）充電接口：圓形充電接口，DC標識
（17）固定件更新：支持，通過USB更新
（18）發射機尺寸：275mm×226mm×150mm
（19）LCD尺寸：長寬120mm×70mm、顯示域110mm×62mm
（20）工作溫度：-10℃～40℃
（21）存儲條件：-20℃～50℃，≤95%RH，無結露
（22）儀表質量：發射機約2.28kg、發射鉗約1.12kg、直連測試夾約170g、總質量約4.44kg
（23）耐壓：AC 3700V/rms（儀器箱頂面與底面之前）
（24）電磁特性：IEC61326（EMC）
（25）參考安規：IEC61010-1（CAT Ⅲ 300V、CAT IV 150V、污染等級2）
2、接收機技術規格
（1）功能：帶電電纜識別、停電電纜識別、具有FHD算法
（2）電源：8.4V/2500mAh可充鋰電池，USB充電接口，滿電連續工作約6小時
（3）接收頻率：6種：640Hz、1.28kHz、2.56kHz、3.84kHz，6.50kHz，8.05kHz
（4）增益：5檔
（5）唯一性識別：有，目標電纜顯示（√）
（6）濾波方式：硬件濾波+DSP數字濾波
（7）FHD算法：支持，儀表直接出結果，降低現場人員使用要求
（8）標定數量：可標定電纜數量：1～20條
（9）識別條件：
①電流，接收信號與發射信號的電流百分比在標定值70%～130%之間為識別成功條件之一。
②信號編碼，接收機通過算法解碼識別，與發射機輸出編碼一致為識別成功條件之一。
③信號相位，接收機通過算法提取相位，與標定值對比＜50°為識別成功條件之一。
④電流方向，接收機判斷電流信號方向，與標定值對比一致為識別成功知件之一。
（10）顯示模式：3.5寸真彩液晶屏顯示，彩色圖標指示
（11）接收機尺寸：172mm×106mm×42mm
（12）柔性電流鉗：內徑：φ200mm，信號線長：3米
（13）檢測范圍：
①停電識別：線圈可檢測回路電阻為0Ω～30kΩ的復合脈寬頻率信號；一般可以達到線纜長度20公里以上，主要由線纜接地電阻與線纜電阻決定。
②帶電識別：線圈可檢測回路電阻為0Ω～200Ω的脈沖信號；檢測回路電阻為200Ω時，一般可以達到線纜長度0～10公里。
（14）抗干擾能力：
①1dB檔：Max 150A/50Hz
②10dB檔：Max 100A/50Hz
③20dB檔：Max 50A/50Hz
④30dB檔：Max 40A/50Hz
（15）信號采樣率：自適應，z大819.2KHz
（16）鎧裝破損模式：有
（17）結果顯示周期：約2次/秒
（18）自動關機：無操作無輸入30分鐘后，儀表自動關機，以節省電量。
當電池電量過低時，儀表將自動關機。
（19）固件更新：支持，通過USB更新
（20）充電接口：USB充電接口
（21）工作溫濕度：-10℃～40℃，80%Rh以下
（22）存放溫濕度：-10℃～50℃，≤95%RH，無結露
（23）接收機質量：柔性電流鉗112g、接收機405g（帶電池）
（24）耐壓：AC 2000V/rms（外殼前后兩端之前）
