- 變壓器直流電阻測試儀
){kind=small}
儀器介紹
直流電阻的測量是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，可有效發現變壓器繞組線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。

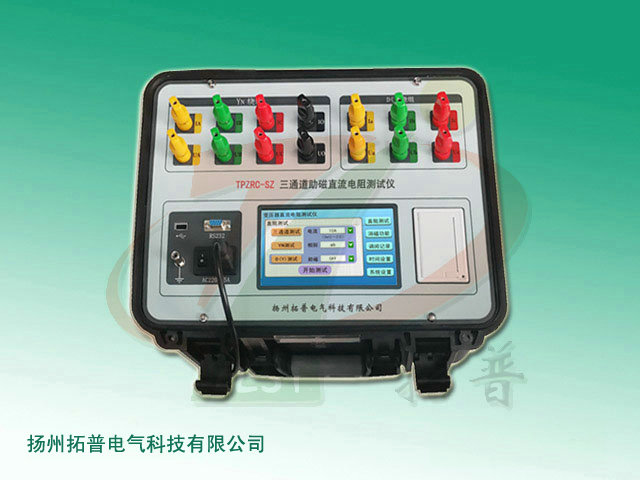

TPZRC-SZ 三通道助磁直流電阻測試儀集三相同時測試、助磁功能、消磁功能于一體，實現了變壓器直流電阻的快速測量。該直流電阻測試儀三相同時加電，獨立電流采樣、電壓采樣，同時測量并顯示三相電阻值和三相不平衡率，大大縮短了變壓器直流電阻的測試時間，解決了電力變壓器各分接繞組直流電阻測試耗時長的問題。
功能特點
1、該儀器可選擇輸出電流值（z大輸出電流值為20A），適用于變壓器、互感器等感性負載直流電阻的測量。
2、對于五柱鐵芯和低壓繞組為三角形連接的大型變壓器，儀器可采用高低壓串激磁的方法進行測試，儀器內部自動連結繞組的助磁回路，可快速準確測試低壓繞組的直流電阻。
3、本儀器具有三相同測功能，以滿足星型接法繞組一次接線完成三相直阻測量，自動計算三相不平衡率，節省測量時間，提高了工作效率。也可以采用逐相測試功能，針對YN、D（Y）連接方式的變壓器進行逐相測試，直至測試完成。
4、設備具有完善的保護電路及音響放電報警，放電指示清晰，減少誤操作。
5、儀器采用7寸彩色觸摸屏，界面顯示清晰美觀，并可實時顯示測試數據。
6、該儀器參數設置更加完善，可以設置變壓器的測試?yán)@組、分接位置、測試相別、試品溫度、折算溫度等。
7、具有USB接口，可以將測試數據轉存到U盤。
8、儀器內置日歷時鐘，可存儲、調閱、打印100組測試數據。
9、本儀器采用工業塑殼機箱裝配，便于攜帶，提高了使用壽命。
10、可根據用戶要求選配中文、英文操作界面。
技術參數
1、輸出電流：三相測試：10A+10A、5A+5A、1A+1A
逐相測試：20A、10A、5A、1A、200mA
2、測量范圍：三相測試：1mΩ～0.5Ω （10A+10A）
2mΩ～1Ω （5A+5A）
10mΩ～5Ω （1A+1A）
逐相測試：0.5mΩ～1Ω （20A）
1mΩ～2Ω （10A）
2mΩ～4Ω （5A）
10mΩ～20Ω （1A）
100mΩ～100Ω （200mA）
3、準 確 度：±（0.2%+2個字）
4、分 辨 率：0.1μΩ
5、工作電源：AC220V±10%，50Hz±1Hz
6、工作環境：溫度：-10～40℃
濕度：≤80%RH，無結露
友情提醒：購置電力變壓器檢測設備要選直接生產商的產品，產品質量及售后服務有保證！產品咨詢：0514-88988010
