- 避雷器測試儀器
){kind=small}

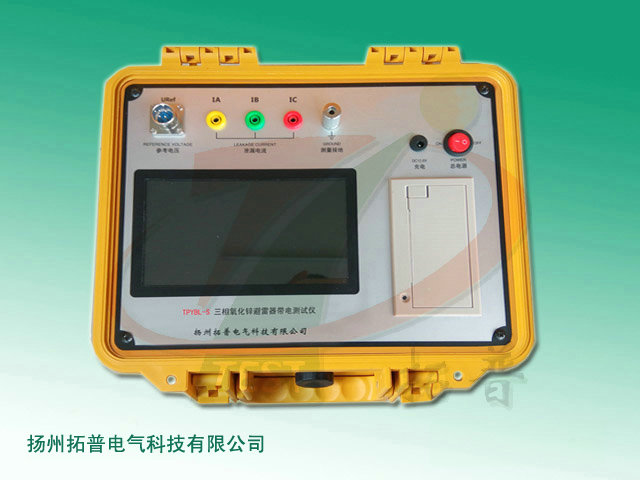

TPYBL-S 三相氧化鋅避雷器帶電測試儀設計用于氧化鋅避雷器（MOA）泄漏電流的測量分析，主要目的是測量MOA的阻性電流，由此判斷MOA受潮和老化程度。該儀器既可用于現場帶電測量，又可用于試驗室做出廠和驗收試驗。該氧化鋅避雷器帶電檢測儀可三相同測，自動補償，操作簡單，測量數據豐富。
產品概述
TPYBL-S 三相氧化鋅避雷器帶電測試儀設計用于氧化鋅避雷器（MOA）泄漏電流的測量分析，主要目的是測量MOA的阻性電流，由此判斷MOA受潮和老化程度。該儀器既可用于現場帶電測量，又可用于試驗室做出廠和驗收試驗。
該氧化鋅避雷器帶電測試儀可三相同測，自動補償，操作簡單，測量數據豐富。儀器配有可充電電池、日歷時鐘、微型打印機，可存儲多次測量數據，現場使用十分方便。
功能特點
1、該儀器采用PT二次電壓做參考（二次法）測量阻性電流。
2、采用電場強度信號做參考（感應板法）。用一個安放在B相MOA底座的感應板提供母線電壓的相位信息，以分解阻性電流。帶電測量時，這種方法的測量精度接近二次法，且操作安全、方便、快速。
3、電流分析法。儀器對MOA電流信號進行快速傅立葉變換分析，根據統計原理通過儀器內部的數據分析，可以直接得出全電流Ix、阻性電流Ir、阻性電流一次基波峰值Ir1p等相應的數據。這種方法操作簡單、方便、快速。
4、本機采用大屏幕液晶顯示，全中文菜單操作，使用簡便。
5、高精度采樣、處理電路，采用傅里葉諧波分析技術，確保數據更加可靠。
6、儀器采用獨特的高速磁隔離數字傳感器直接采集輸入的電壓、電流信號，保證了數據的可靠性和安全性。
7、本儀器可以使用電場感應的方法代替PT二次接線。
8、本儀器可以不接PT二，直接測量阻性電流。
9、設備具有阻性電流基波峰值輸出、邊相校正等功能。
技術指標
1、總泄漏電流測量范圍：0～10mA 有效值，50Hz/60Hz
準確度：±（讀數×5%+5μA）
2、阻性電流基波測量準確度（二次法不含相間干擾）：±（讀數×5%+5μA）
3、阻性電流基波測量準確度（電流法）：±（讀數×10%+5μA）
4、電流諧波測量準確度：±（讀數×10%+10μA）
5、電流通道輸入電阻：≤2Ω
6、參考電壓輸入范圍：25V～250V有效值，50Hz/60Hz
7、參考電壓測量準確度：±（讀數×5%+0.5V）
8、電壓諧波測量準確度：±（讀數×10%）
9、參考電壓通道輸入電阻：≥300kΩ
10、電場強度輸入范圍：30kV/m～300kV/m
11、電場強度測量準確度：±（讀數×10%）
12、電場諧波測量準確度：±（讀數×10%）
13、內部電池工作時間：6小時連續
14、充電電源：100V～250V，50Hz/60Hz
友情提醒：購置氧化鋅避雷器檢測儀器要選直接生產商的產品，產品質量及售后服務有保證！產品咨詢：0514-88988010
