- 耐壓測試儀
){kind=small}

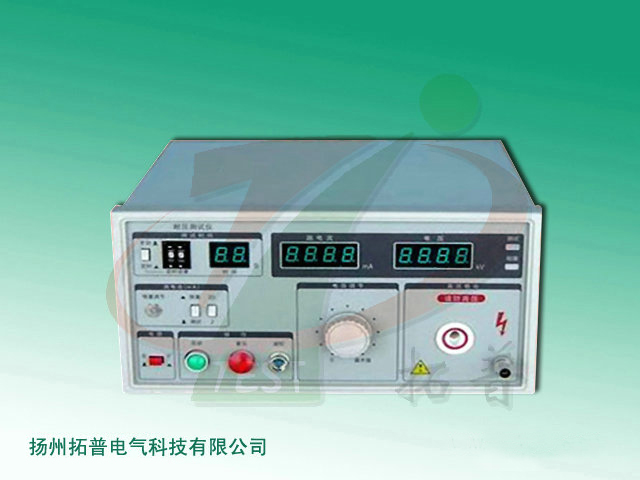

名稱：耐壓測試儀
型 號：TPNYC
TPNYC 耐壓測試儀是對各種電器裝置、絕緣材料和絕緣結構的耐受電壓能力進行的測試專用儀器。在不破壞絕緣材料性能的情況下，對絕緣材料或絕緣結構施加高電壓的過程稱為耐壓試驗。一般來講，耐壓測試主要目的是檢查絕緣耐受工作電壓或過電壓的能力，進而檢驗產品設備的絕緣性能是否符合安全標準。
詳細介紹
產品簡介
TPNYC耐壓測試儀是對各種電器裝置、絕緣材料和絕緣結構的耐受電壓能力進行的測試專用儀器。在不破壞絕緣材料性能的情況下，對絕緣材料或絕緣結構施加高電壓的過程稱為耐壓試驗。一般來講，耐壓測試主要目的是檢查絕緣耐受工作電壓或過電壓的能力，進而檢驗產品設備的絕緣性能是否符合安全標準。
基本原理
TPNYC耐壓測試儀有三大模塊：程控電源模塊、信號采集調理模塊和計算機控制系統。程控電源模塊由輸出位0V~140V的程控電源和高壓變壓器構成，在單片機ADCm842控制下程控電源輸出電壓經變壓器升壓可以得到設定的輸出電壓值。信號采集調理模塊包括傳感器、信號調理電路和過電流保護電路，測試回路漏電流通過傳感器進入信號采集和調理電路，在信號采集和調理電路中對漏電流信號進行I/V轉換變成滿足A/D輸入范圍的電壓信號。過流保護電路在試品或電路故障時啟動。單片機ADCm842和計算機構成PC計算機控制系統,控制測試過程電壓升降、A/D轉換、數據的處理和分析。
技術規格
1、電壓測試范圍：AC0-1.5KV/5KV ±5% ±5個字
2、漏電流測試范圍： ACO.1mA-2mA/20mA 二檔±5% ±2個字
3、漏電流報警值預制范圍ACO.1mA-2mA/20mA 二檔
4、時間測試范圍：1-90s，±5% 連續設定和手動
5、變壓器容量：500VA
6、電源:220V ±10% 50Hz±2Hz
友情提醒：購置儀器要選直接生產商的產品，產品質量及售后服務有保證！產品咨詢：0514-88988010
TPNYC耐壓測試儀是對各種電器裝置、絕緣材料和絕緣結構的耐受電壓能力進行的測試專用儀器。在不破壞絕緣材料性能的情況下，對絕緣材料或絕緣結構施加高電壓的過程稱為耐壓試驗。一般來講，耐壓測試主要目的是檢查絕緣耐受工作電壓或過電壓的能力，進而檢驗產品設備的絕緣性能是否符合安全標準。
基本原理
TPNYC耐壓測試儀有三大模塊：程控電源模塊、信號采集調理模塊和計算機控制系統。程控電源模塊由輸出位0V~140V的程控電源和高壓變壓器構成，在單片機ADCm842控制下程控電源輸出電壓經變壓器升壓可以得到設定的輸出電壓值。信號采集調理模塊包括傳感器、信號調理電路和過電流保護電路，測試回路漏電流通過傳感器進入信號采集和調理電路，在信號采集和調理電路中對漏電流信號進行I/V轉換變成滿足A/D輸入范圍的電壓信號。過流保護電路在試品或電路故障時啟動。單片機ADCm842和計算機構成PC計算機控制系統,控制測試過程電壓升降、A/D轉換、數據的處理和分析。
技術規格
1、電壓測試范圍：AC0-1.5KV/5KV ±5% ±5個字
2、漏電流測試范圍： ACO.1mA-2mA/20mA 二檔±5% ±2個字
3、漏電流報警值預制范圍ACO.1mA-2mA/20mA 二檔
4、時間測試范圍：1-90s，±5% 連續設定和手動
5、變壓器容量：500VA
6、電源:220V ±10% 50Hz±2Hz
友情提醒：購置儀器要選直接生產商的產品，產品質量及售后服務有保證！產品咨詢：0514-88988010
