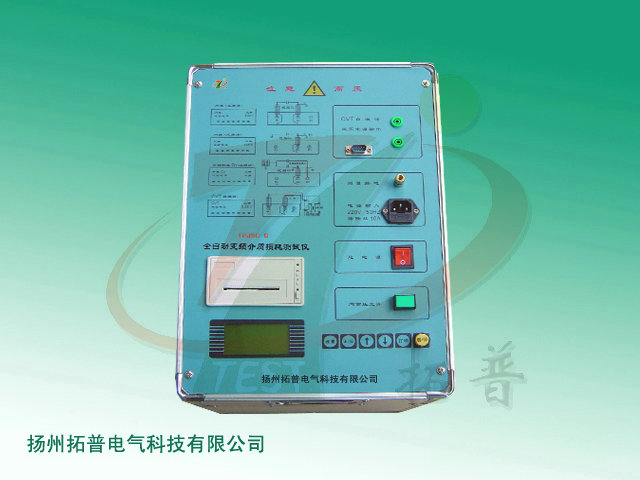

異頻介質損耗測試儀_TP_HTJS-M_技術資料
異頻介質損耗測試儀適用于受潮劣化變質，局部缺陷，電工制造、設備安裝、交接和預防性試驗 參考標準： DL/T962-2005 采用了變頻技術、消除強電場干擾、保證準確測量 自動頻率變換、模/數轉換 采用ivddv技術，實現CVT測試功能、高電壓介損等功能
產品概述
介損測量是絕緣試驗中很基本的方法，可以有效地發現電器設備絕緣的整體受潮劣化變質，以及局部缺陷等。在電工制造、電氣設備安裝、交接和預防性試驗中都廣泛應用。變壓器、互感器、電抗器、電容器以及套管、避雷器等介損的測量是衡量其絕緣性能的基本方法。異頻介質損耗測試儀突破了傳統的電橋測量方式，采用變頻電源技術，利用單片機、和現代化電子技術進行自動頻率變換、模/數轉換和數據運算；達到抗干擾能力強、測試速度快、精度高、全自動數字化、操作簡便；電源采用大功率開關電源，輸出45Hz和55Hz純正弦波，自動加壓，可提供高10千伏的電壓；自動濾除50Hz干擾，適用于變電站等電磁干擾大的現場測試。廣泛適用于電力行業中變壓器、互感器、套管、電容器、避雷器等設備的介損測量。
產品別稱
介損測試儀、抗干擾介損測試儀、全自動介損測試儀、異頻介損測試儀、異頻介質損耗測試儀、抗干擾介質損耗測試儀、全自動介質損耗測試儀
產品特征
1、儀器采用復數電流法，測量電容、介質損耗及其它參數。測試結果精度高，便于實現自動化測量
2、儀器采用了變頻技術來消除現場50Hz工頻干擾，即使在強電磁干擾的環境下也能測得可靠的數據
3、儀器采用大屏幕液晶顯示器，測試過程通過漢字菜單提示既直觀又便于操作
4、儀器操作簡便，測量過程由微處理器控制，只要選擇好合適的測量方式，數據的測量就可在微處理器控制下自動完成
5、一體化機型，內附標準電容和高壓電源，便于現場測試，減少現場接線
6、儀器測量準確度高，可滿足油介損測量要求，因此只需配備標準油杯，和專用測試線即可實現油介損測量
7、設CVT測試功能，可實現CVT的自激法測試，無需外置附件，只需一次測量，C1,C2的電容和介損全部測出
8、反接線測試采用ivddv技術,消除了以往反接線數據不穩定的現象
9、具有反接線低壓屏蔽功能，在220kV CVT母線接地情況下，對C11可進行不拆線10kV反接線介損測量
10、具有測量高電壓介損功能，能夠使用高壓變壓器或串聯諧振進行超過10kV電壓的介損試驗
11、接地保護功能，當儀器不接地線或接地**時，儀器不進入正常程序，不輸出高壓。過流保護功能，在試品短路或擊穿時儀器不受損壞
12、觸電保護功能，當儀器操作人員不小心觸電時候，儀器會立即切斷高壓
產品參數
信息整理：揚州拓普電氣科技有限公司
產品概述
介損測量是絕緣試驗中很基本的方法，可以有效地發現電器設備絕緣的整體受潮劣化變質，以及局部缺陷等。在電工制造、電氣設備安裝、交接和預防性試驗中都廣泛應用。變壓器、互感器、電抗器、電容器以及套管、避雷器等介損的測量是衡量其絕緣性能的基本方法。異頻介質損耗測試儀突破了傳統的電橋測量方式，采用變頻電源技術，利用單片機、和現代化電子技術進行自動頻率變換、模/數轉換和數據運算；達到抗干擾能力強、測試速度快、精度高、全自動數字化、操作簡便；電源采用大功率開關電源，輸出45Hz和55Hz純正弦波，自動加壓，可提供高10千伏的電壓；自動濾除50Hz干擾，適用于變電站等電磁干擾大的現場測試。廣泛適用于電力行業中變壓器、互感器、套管、電容器、避雷器等設備的介損測量。
產品別稱
介損測試儀、抗干擾介損測試儀、全自動介損測試儀、異頻介損測試儀、異頻介質損耗測試儀、抗干擾介質損耗測試儀、全自動介質損耗測試儀
產品特征
1、儀器采用復數電流法，測量電容、介質損耗及其它參數。測試結果精度高，便于實現自動化測量
2、儀器采用了變頻技術來消除現場50Hz工頻干擾，即使在強電磁干擾的環境下也能測得可靠的數據
3、儀器采用大屏幕液晶顯示器，測試過程通過漢字菜單提示既直觀又便于操作
4、儀器操作簡便，測量過程由微處理器控制，只要選擇好合適的測量方式，數據的測量就可在微處理器控制下自動完成
5、一體化機型，內附標準電容和高壓電源，便于現場測試，減少現場接線
6、儀器測量準確度高，可滿足油介損測量要求，因此只需配備標準油杯，和專用測試線即可實現油介損測量
7、設CVT測試功能，可實現CVT的自激法測試，無需外置附件，只需一次測量，C1,C2的電容和介損全部測出
8、反接線測試采用ivddv技術,消除了以往反接線數據不穩定的現象
9、具有反接線低壓屏蔽功能，在220kV CVT母線接地情況下，對C11可進行不拆線10kV反接線介損測量
10、具有測量高電壓介損功能，能夠使用高壓變壓器或串聯諧振進行超過10kV電壓的介損試驗
11、接地保護功能，當儀器不接地線或接地**時，儀器不進入正常程序，不輸出高壓。過流保護功能，在試品短路或擊穿時儀器不受損壞
12、觸電保護功能，當儀器操作人員不小心觸電時候，儀器會立即切斷高壓
產品參數
|
準確度
|
Cx
|
±（讀數×1%+1pF）
|
|
tgδ
|
±（讀數×1%+0.00040）
|
|
|
抗干擾指標
|
變頻抗干擾，在200%干擾下仍能達到上述準確度
|
|
|
電容量范圍
|
內施高壓
|
3pF～60000pF/10kV 60pF～1μF/0.5kV
|
|
外施高壓
|
3pF～1.5μF/10kV 60pF～30μF/0.5kV
|
|
|
分辨率
|
高到0.001pF，4位有效數字
|
|
|
tgδ范圍
|
不限，分辨率0.001%，電容、電感、電阻三種試品自動識別
|
|
|
試驗電流范圍
|
10μA～1A
|
|
|
功率
|
2kVA
|
|
|
內施高壓
|
設定電壓范圍
|
0.5～10kV
|
|
Max輸出電流
|
200mA
|
|
|
升降壓方式
|
連續平滑調節
|
|
|
試驗頻率
|
45、50、55、60、65Hz單頻45/55Hz、55/65Hz、47.5/52.5Hz自動雙變頻
|
|
|
頻率精度
|
±0.01Hz
|
|
|
外施高壓
|
正接線時Max試驗電流1A，工頻或變頻40-70Hz
|
|
|
反接線時Max試驗電流10kV/1A，工頻或變頻40-70Hz
|
||
|
CVT自激法低壓輸出
|
輸出電壓3～50V，輸出電流3～30A
|
|
|
測量時間
|
約40s，與測量方式有關
|
|
|
輸入電源
|
180V～270VAC，50Hz±1%，市電或發電機供電
|
|
|
計算機接口
|
標準RS232接口
|
|
|
打印機
|
煒煌A7熱敏微型打印機
|
|
|
環境溫度
|
-10℃～50℃
|
|
|
相對濕度
|
<90%
|
|
