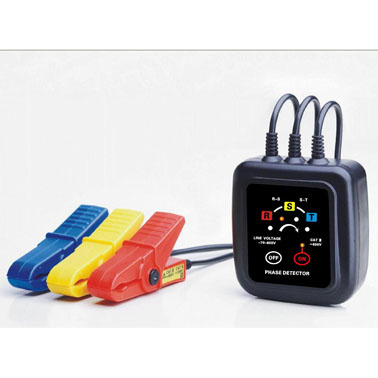

ETCR1000A非接觸式檢相器產品介紹
產品簡介
|
安全省時
|
傳統的相序測量方法必須將三相電線的接線柱撥開，將相序表的三個裸露鱷魚夾或測試針連接到裸露的3條火線上，而ETCR1000A采用鉗形非接觸測量，不用撥開電線，無需接觸高壓裸露火線，直接將三個超感應高絕緣鉗夾分別夾住三相火線的絕緣外皮即可檢測，從護套線上檢測，大大提高了現場測試的安全性，切實保護了操作人員的人身安全，增長了生產力！
|
|
多種用途
|
除了能檢測相序，還有活線檢查、簡易檢電、火線識別、缺相判斷、斷線位置查找、能檢測直流線路的斷點、線路檢修等功能，相當于3臺 感應式試電筆
|
|
動態顯示
|
LED動態顯示，非常直觀！
|
|
靈敏可靠
|
ETCR1000A的鉗夾更加靈敏，甚至能感應到低至幾V的交流電壓信號，活電范圍更寬。
|
|
美觀科學
|
ETCR1000A的3個鉗夾采用紅黃藍3種顏色外殼，一是更加符合三相線的區分，二整體外觀更加科學美觀。
|
|
超低功耗
|
ETCR1000A更省電，額定功率只有100mVA
|
技術指標
|
功 能
|
檢相（正相、逆相、缺相）、活線檢查、簡易檢電、斷點定位、線路檢修
|
|
電 源
|
DC3V 2節5號錳合金電池(R6P），連續使用時間約200小時
|
|
活電范圍
|
AC0～600V，40～70Hz(正弦波連續輸入）
|
|
可鉗導線尺寸
|
外徑ø18mm（相當導線截面積120mm2）的絕緣電線
|
|
LED顯示
|
【正相】4個檢相燈按順時針方向旋轉亮燈，間歇短鳴音
【逆相】4個檢相燈按逆時針方向旋轉亮燈，連續蜂鳴音
【活電】電壓設定范圍內R-S、S-T燈點亮
【缺相】R-S、S-T燈不亮
【斷路】R-S、S-T燈不亮
|
|
開機指示
|
開機后，開機指示燈亮
|
|
自動關機
|
開機約3分半鐘后，儀表自動切斷電源
|
|
儀表尺寸
|
寬高厚70mm×75mm×30mm
|
|
鉗夾引線長
|
0.5m
|
|
儀表重量
|
約180g（含電池）
|
|
工作溫濕度
|
-10℃～55℃；80%rh以下
|
|
存儲溫濕度
|
-20℃～60℃；90%rh以下
|
|
測量電壓
|
AC600V
|
|
絕緣強度
|
5.4kVrms
|
|
額定功率
|
100mVA
|
|
適合安規
|
EN61010-1：2001、EN61010-031：2002、污染等級2、CAT Ⅲ(600V)、瞬間過電壓6000V
|
|
隨機附件
|
儀表：1件；攜帶盒：1件；用戶手冊、保修卡、合格證：1份
|
