GIS組合電器產品結構介紹
GIS（Gas-Insulated Metal-Enclosed Switchgear）是氣體絕緣金屬封閉開關設備的簡稱。

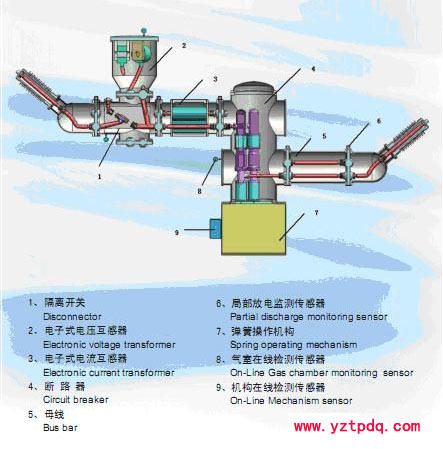

145kVGIS是一種數字型、緊湊型、智能型的組合電器。主要部分包括:智能終端、斷路器、隔離開關、接地開關、母線、電子式電壓互感器、電子式電流互感器、避雷器、進出線系統等。
該系列產品是智能電網中數字化智能型變電站的主要設備，在提高安全可靠性的基礎上，結構緊湊、設計裕度大，占地面積小、配置靈活、安裝方便、環境適應能力強，維護工作量小，且其主要部件的維修間隔周期不小于25年。采用標準元件積木式布置，布置靈活、易擴展、可滿足各種主接線要求。適用于145kV(126kV及以下)電力系統，作為電力線路的檢測、保護、切換線路和測量之用，廣泛應用于發電廠、變電站、化工廠、鋼鐵廠、礦山、石油、新能源等行業領域。
產品特點
1. 采用電子式互感器及具有自診斷的智能終端。
2. 產品采用傳感器對設備的氣室運行狀況進行實時監控，測量參數包括氣體壓力、溫度、微水含量，此外，對產品的核心設備斷路器，監測其操作機構動作電流，動作次數，和分閘線圈電流等參數。采集數據通過光纖網絡進行收集、整合，分析和判斷，發出動作指令，以此達到對整個電力系統運行的優化管理。
3. 優越的開斷性能 Excellent breaking performance.
斷路器采用“自能”+“熱膨脹”的滅弧原理，充分利用電弧自身能量，以提高其滅弧能力，使操作機構所需操作功減小，產品可靠性大大提高。
4. 產品采用三相共箱式設計，單間隔寬度僅0.8m。外殼全鋁結構，重量輕，損耗小，噪音低，對廠房要求低。
5. 安裝檢修方便：產品采用間隔整體運輸，“積木式原理結構”安裝方便，周期短。
6.密封性能高。產品采用雙密封結構，年泄漏率遠小于0.5%。
7.斷路器采用成熟CT30機構，三相機械聯動，無油化，無氣化，具有高度的可靠性，且具有10年以上電網運行經驗。
8.設計制造符合GB7674-2008《額定電壓72.5kV及以上氣體絕緣金屬封閉開關設備》要求，符合《Q/GDW393-2009 110(66)kV～220 kV智能變電站設計規范》要求。
145kVGIS是一種數字型、緊湊型、智能型的組合電器。主要部分包括:智能終端、斷路器、隔離開關、接地開關、母線、電子式電壓互感器、電子式電流互感器、避雷器、進出線系統等。
該系列產品是智能電網中數字化智能型變電站的主要設備，在提高安全可靠性的基礎上，結構緊湊、設計裕度大，占地面積小、配置靈活、安裝方便、環境適應能力強，維護工作量小，且其主要部件的維修間隔周期不小于25年。采用標準元件積木式布置，布置靈活、易擴展、可滿足各種主接線要求。適用于145kV(126kV及以下)電力系統，作為電力線路的檢測、保護、切換線路和測量之用，廣泛應用于發電廠、變電站、化工廠、鋼鐵廠、礦山、石油、新能源等行業領域。
產品特點
1. 采用電子式互感器及具有自診斷的智能終端。
2. 產品采用傳感器對設備的氣室運行狀況進行實時監控，測量參數包括氣體壓力、溫度、微水含量，此外，對產品的核心設備斷路器，監測其操作機構動作電流，動作次數，和分閘線圈電流等參數。采集數據通過光纖網絡進行收集、整合，分析和判斷，發出動作指令，以此達到對整個電力系統運行的優化管理。
3. 優越的開斷性能 Excellent breaking performance.
斷路器采用“自能”+“熱膨脹”的滅弧原理，充分利用電弧自身能量，以提高其滅弧能力，使操作機構所需操作功減小，產品可靠性大大提高。
4. 產品采用三相共箱式設計，單間隔寬度僅0.8m。外殼全鋁結構，重量輕，損耗小，噪音低，對廠房要求低。
5. 安裝檢修方便：產品采用間隔整體運輸，“積木式原理結構”安裝方便，周期短。
6.密封性能高。產品采用雙密封結構，年泄漏率遠小于0.5%。
7.斷路器采用成熟CT30機構，三相機械聯動，無油化，無氣化，具有高度的可靠性，且具有10年以上電網運行經驗。
8.設計制造符合GB7674-2008《額定電壓72.5kV及以上氣體絕緣金屬封閉開關設備》要求，符合《Q/GDW393-2009 110(66)kV～220 kV智能變電站設計規范》要求。
