HL1型標準電流互感器產品用途
HL1型標準電流互感器，適用于頻率為50赫茲,電壓為500伏以下的交流電路中，配合電流表，準確測量電流用。也可以作為校驗其它電流互感器的標準使用。
HL1型標準電流互感器技術數據
1、準確度等級：0.2級
2、被測線路電壓：500伏
3、額定頻率：50Hz
4、額定初級電流：15，50，100，150，200,300，600A
5、額定次級電流：5A
6、額定負荷：0.2Ω，COSФ=0.8（負荷的允許范圍0.1Ω-0.2Ω）

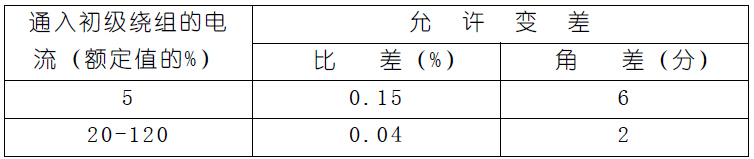

7、互感器的變差不超過下表的規定：

8、重量：<1.7Kg
HL1型標準電流互感器產品結構

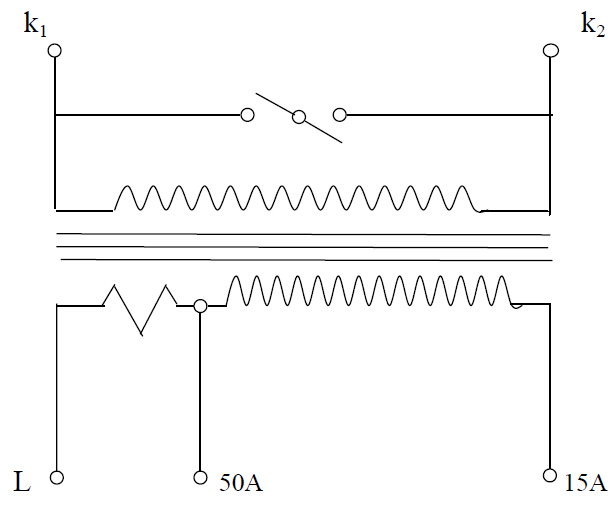

1、HL1型電流互感器的初級繞組是由內附與穿心外繞組成的多量限互感器。
2、互感器的導磁體是用高導磁場合金帶繞成的環形鐵芯，并經過特殊的熱處理。
3、互感器的次級繞組均勻地纏繞在包有絕緣層的鐵芯上，內附的初級繞組各分段均勻的分布在次極繞組的外面。

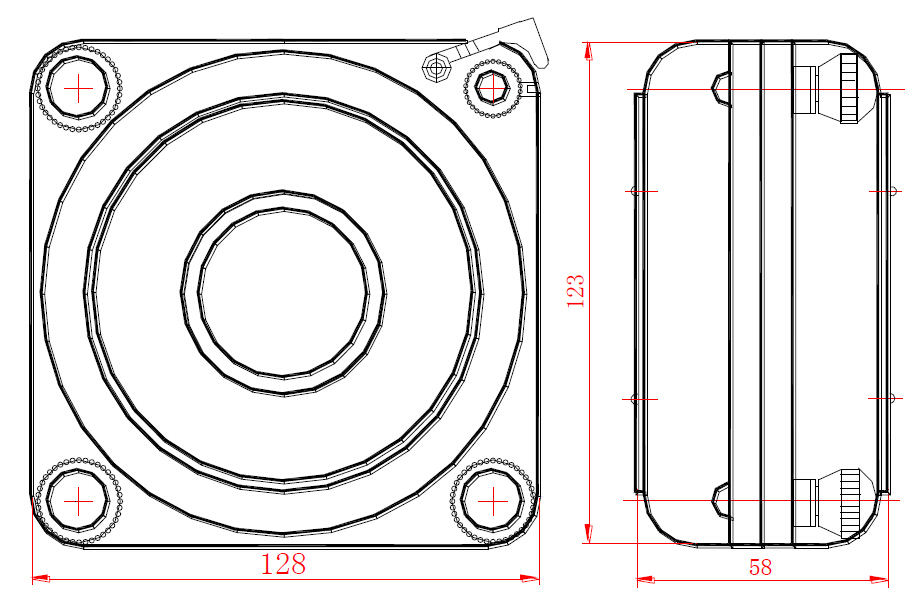

4、互感器的外殼上有次級和內附初級繞組接線端鈕及次級端鈕短路片，中心孔是供外繞初級繞組線匝穿過用的，標有技術數據的標牌也在外殼上。
HL1型標準電流互感器使用條件
1、互感器使用于溫度為0℃～+40℃，相對濕度不超過85%的環境中；
2、在額定電流下，互感器的連續工作時間不得超過2小時；

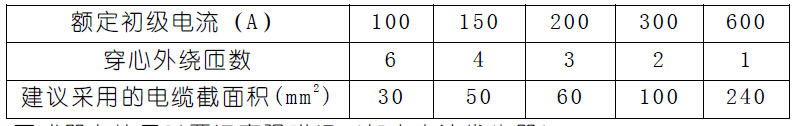

3、初級電流為100A～600A時，初級繞組穿心匝數和導線截面積按下表選擇：

4、互感器在使用時要遠離強磁場（如大電流發生器）；
5、互感器在通電時，次級嚴禁開路；改變接線時，要切斷電源后進行；使用完畢后，要使電流均勻的降到零后再切斷電源；
6、互感器禁止通入直流電流或在線路中有電流時切斷電源。否則，應按下述方法退磁，以保證其準確度；建議用如下的方法退磁：在互感器的次級接線端鈕上，接以相當于額定負荷10～20倍的電阻，分別在所接電阻的1,1/2,1/5,1/10倍時，對初級繞組通以工頻電流，使由零增至1.2倍額定電流值，然后均勻緩慢的降到零。
7、接入互感器次級的測量回路的總阻抗及功率因數（包括連接導線的電阻）,不應超出規定的范圍。在精密測量或作為標準互感器使用時，外接回路總阻抗應等于互感器誤差試驗時所接負荷的數值，此時，互感器誤差的實際值與證書相符。
8、互感器應保存在干燥的室內，不可直接放在地上；環境溫度為0℃～+40℃相對濕度不超過85%，空氣中不應有腐蝕性氣體及導電塵埃存在。

信息整理：揚州拓普電氣科技有限公司
