防止三相異步電動機斷相運行的幾種保護方法
三相異步電動機斷相運行的保護方法有多種，除采用帶斷相保護機構的熱繼電器外，還可以采用以下幾種簡單易行的方法：
一、零序電壓繼電器保護
1、星形接法的電動機，零序電壓繼電器保護線路
星形接法電動機星中點對地電壓，理論上為零。實際上，因三相電源電壓不平衡；電動機三相繞組阻抗不平衡，電動機星中點電壓將大于零，多為幾伏( 一般為相電壓的3%-4%左右).當一相斷電時，由于零序電壓的影響，使電動機中點偏移，中點電壓要升高到幾十伏(25-45伏左右)。如在電動機星中點至中性線N部分，接一只繼電器，則這時繼電器會動作，從而起到斷相保護的作用，這種保護的缺點是電動機在空載時斷相運行可靠性差。但電動機一般是在40%額定負載以上時，斷電運行才會造成危害，因此空載斷相運行，不會燒壞電動機。此外，在斷電時，電動機中點偏移方向可能與電網中點偏移方向相反。電網中點偏移是由于各相負載不平衡造成的。這種偏移一般在10伏左右。但將繼電器工作電壓整定在25伏—10伏=15伏左右，也能保證可靠工作。一般將繼電器工作電壓整定在12~24伏為宜。

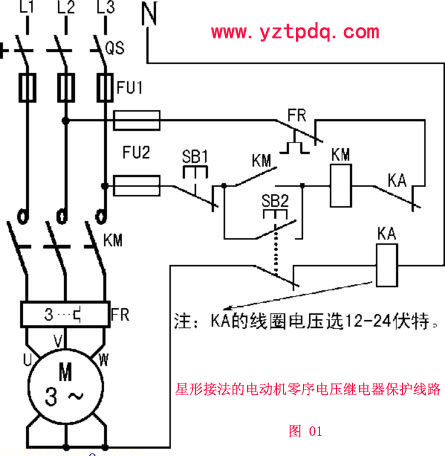

圖01所示為星形接法的電動機之零序電壓繼電器保護線路。
2、三角形接法電動機零序電壓繼電器保護線路
三角形接法的電動機可采用三只電阻或三只電容(阻值或容量三只一定相等)，將這三個電阻（或電容）接成星形，來形成一個人為的星中點。

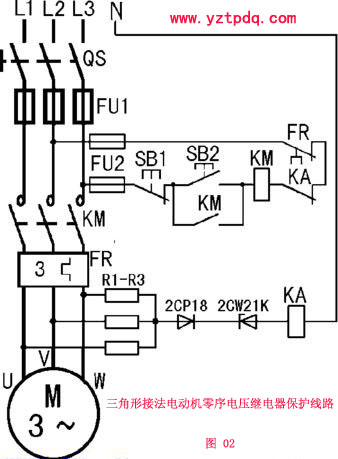

圖02所示為三角形接法電動機零序電壓繼電器保護線路。
當電動機斷相運行時，繼電器KA吸合，KA常閉觸頭切斷交流接觸器KM線圈回路，KM 斷電釋放，電動機停轉。使電動機獲得保護。
二、熔絲電壓保護
熔絲熔斷后，熔絲的兩端必然產生電壓，此電壓是由斷路的一相繞組的感應電勢與電源電壓的向量差所形成的。

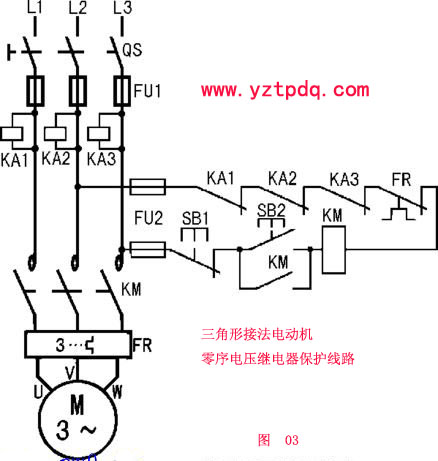

斷絲電壓的大小與電動機負載情況有關。 在三相熔斷器兩端分別并接一只繼電器(也可以用一只繼電器鐵芯上套三只線圈，每只線圈并連一只熔斷器)，如圖03所示：
利用斷絲電壓可使繼電器動作。繼電器的電壓一般選在60伏左右。
斷絲電壓保護方法，只適用于因熔絲熔斷而產生的斷相運行。
三、普通熱繼電器的保護

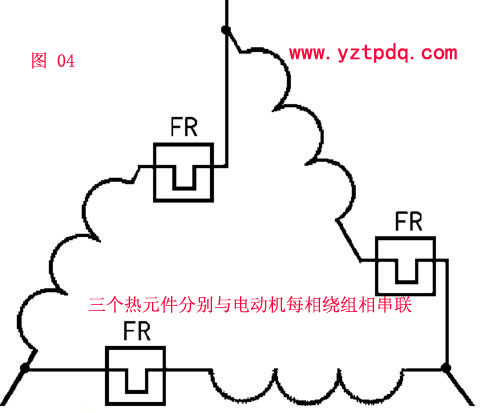

把普通熱繼電器的三個熱元件分別與電動機每相繞組相串聯，如圖04所示。
熱繼電器的電流整定為電動機額定“相”電流，將熱繼電器常閉觸頭，串接在控制線路中（圖中沒有畫出）。如果電動機斷相運行，熱斷電器動作，及時切斷電動機電源。
這種方法能起到較好的保護作用，但電動機要多引出三根導線。
四、用欠電流繼電器保護

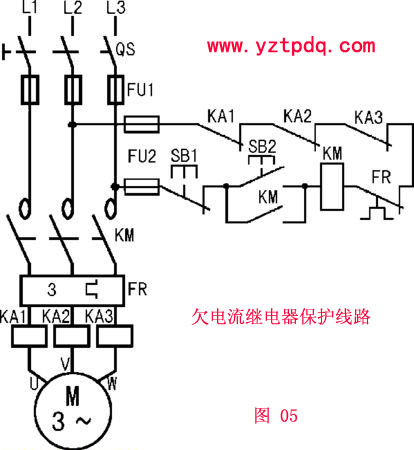

用欠電流繼電器保護的線路，如圖05所示。
如果發生斷相運行，則接在斷相上的欠電流繼電器動作，立即切斷控制線路電源，接觸器KM斷電釋放，電動機失電，從而得到保護。
以上是幾種比較簡單易行的斷電保護方法，在自制三相異步電動機斷相保護裝置時，可參考以上方案，要因地制宜，講究實效。斷相保護裝置完成后，要進行多次試驗，以求安全可靠。
據國內的不完全統計，斷相事故占電動機事故總數50％—85% 。因此，電動機的斷相保護要引起我們的足夠重視。
信息整理：揚州拓普電氣科技有限公司 信息來源：ewkbg.com
