電纜交流耐壓試驗設備可對高壓交聯電纜進行交流耐壓試驗
電纜交流耐壓試驗設備裝置簡介
揚州拓普電氣科技有限公司研發生產的TPXZB-210/60型電纜交流耐壓試驗設備應用于電力、冶金、石油、化工等行業，適用于大容量的電容性試品，如發電機、電力變壓器、高壓交聯電纜等的交接試驗及預防性試驗。TPXZB-210/60電纜交流耐壓試驗設備（電纜交流耐壓試驗裝置）能滿足35kv交聯電纜長度1km的交流耐壓試驗。能滿足10kv交聯電纜長度2km的交流耐壓試驗。能滿足10kv電壓等級電力變壓器的交流耐壓試驗。
電纜交流耐壓試驗設備工作原理
電抗器L和被試品電容C組成的串聯諧振都有一個固定的諧振頻率F=1/(2π√L·C)當試驗頻率等于這個頻率時，該電路發生諧振。通過這個原理，由調頻電源提供電源送給勵磁變壓器，經過勵磁變壓器變壓成中壓加上L和被試品電容C上。通過改變調頻電源輸出頻率，使回路處于串聯諧振狀態，再調節調頻電源輸出電壓，使試品上電壓達到所需要的電壓值。
電纜交流耐壓試驗設備技術參數
1、環境溫度：-10～45℃
2、工作濕度：≤90％
3、海拔：≤2000M
4、電源輸入：220V±l0％單相 輸出0～220V(≤10KW)
380V±l0％三相，50Hz 輸出0～400V
5、額定試驗容量：0～210KVA（選擇）
6、諧振電壓：0～60KV
7、頻率調節范圍：25～300Hz
8、系統測量精度：0.5級
9、頻率調節分辨率：0.01Hz
10、不穩定度：≤0.05％
11、輸出波形：正弦波
12、波形畸變率：≤0.5％
13、噪聲： 60dB
14、電抗器Q值：50

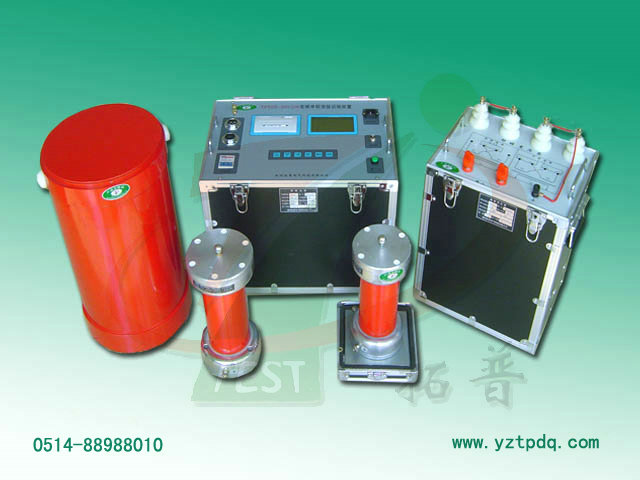

電纜交流耐壓試驗設備成套構成
調頻電源——既可改變其輸出頻率，又可改變其輸出電壓。
勵磁變壓器——起耦合信號及電壓變換的作用，并按自身變化來提升電壓。
電抗器——與被試品串聯，構成LC串聯諧振電路。
電容分壓器——測量被試品上的電壓，并作為采樣信號反饋給調頻電源。
補償電容器——補償小電容量被試品、調整被試品頻率。
信息來源：ewkbg.com 信息整理：揚州拓普電氣生技部
